8 kanaliga OCV sorteerimismasin

8 pluss 1 kanaliga OCV sorteerimismasin prismaatiliste rakkude jaoks

Ülevaade:

Rakkude sõelumine ja eeltöötlemine enne kokkupanekut koos OCV testi ja maagaasi eemaldamise funktsiooniga.

Sisestage rakud käsitsi OCV-sorteri toiteliini. Sorteerimismasin funktsioonidega automaatne söötmine, rakkude koodide automaatne skaneerimine, automaatne sortimine ja sobitusrühmad, rakkude automaatne rühmitamine robotkäe abil, lõpuks kogutakse rakud käsitsi.

Funktsioonid ja põhimõtted:

8 pluss 1 kanaliga OCV sorteerimismasinat kasutatakse prismarakkude koodide skaneerimiseks, rakkude testimiseks ja andmete üleslaadimiseks andmebaasi, mille saab ühendada kliendi MES-iga reaalajas jälgimiseks ja väljavõtmiseks.

L2100-W2000-H2200 (Tegelik suurus sõltub disainist)

Seadme iga tööjaama pealtvaate analüüsiskeem

Seadmete toimimise protsess

Seadme toimingu kirjeldus:

Kui töötaja asetab aku akuelemendile, saab seadme käivitada laadides ja rihmast tõmmates. Elementide etteandemehhanismi esiots tuvastab aku ja toitesilinder toimib elemendi kinnitamiseks. Pärast koodi skaneerimist ja elemendi pinge sisetakistuse testide tegemist saadab konveieri selle sorteerimisjaama. Pärast tuvastamise lõpetamist salvestab detektor selle tööstuslikku juhtarvutisse ja liikumist sorteerival robotil on arvuti juhised käikude sobitamiseks.

1. Materjali otsimise testimis- ja sorteerimismasin suudab tuvastada toote pinge sisemise takistuse, eristamata katoodi ja anoodi.

2. Kui on vaja tuvastada ja siduda erineva pingega sisetakistustooteid, tuleb arvutis seadistatud käiku muuta.

3. Sondi on soovitatav vahetada kord kuus.

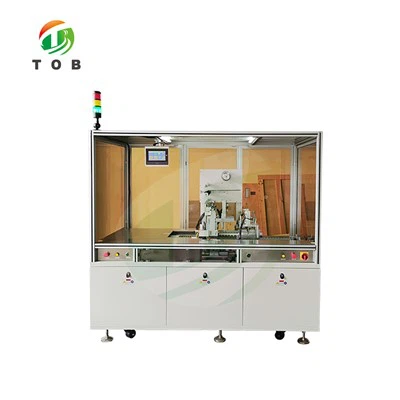

Seadme üldine välimus

1. Välimus: kandval šassiil on nelinurkne keevitatud struktuur, ülemine tihendusraam alumiiniumisulamist profiilkonstruktsioon ja tihendamiseks kasutatakse orgaanilist klaasi.

2. Kasutusliides: iga seade on varustatud sõltumatu tööstusliku juhtarvuti (arvuti) ja puutetundliku ekraaniga, et seda oleks lihtne kasutada ja hooldada.

3. Seadmete paigutus ja paigaldussuund projekteeritakse vastavalt tehnilisele kokkuleppele lisatud paigutusskeemile.

Seadmete tehnilised parameetrid

1. Toote kvalifitseerimise määr: 99,5 protsenti (ainult seadmete põhjustest põhjustatud toote vanarauamine).

2. Seadmete võimsus/kiirus: suurem kui 20 ppm või sellega võrdne (veidi erinev sõltuvalt töötaja oskustest).

3. Seadmete kasutusmäär: suurem kui 95 protsenti või sellega võrdne (ainult seadmete põhjustatud tõrked).

4. Seadmed elektrilised: pinge 220V 60Hz; Pinge kõikumine on väiksem kui ± 10 protsenti; Seadmete võimsus: 2,5KW.

5. Nõuded õhuallikale: suurem või võrdne kui 0,6 MPa (pakkub klient).

6. Pinge mõõtmise eraldusvõime: 0,1 mV.

7. Mõõteriista pingevahemik: 20V Täpsus: ± 0,01 protsenti rdg. ± 3dgt.

8. Mõõteriista takistusvahemik: 3 Ω ja 30m Ω Täpsus: ± 0,5 protsenti rdg. ± 5dgt.

9. Masina disain peaks saavutama suurepärase ergonoomilise jõudluse.

10. Kohaldatav aku töövahemik: 100-180mm (laius) * 20-60mm (paksus) * 50 * 120 (kõrgus) mm.

Üksikasjalik selgitus 8 pluss 1 sorteerimisjaama kohta

1. Söötmismehhanism: 1 komplekt. Söötmisliin koosneb mootorist ja mobiilse mooduli positsioneerimismehhanismist. Töötajad asetavad aku materjali pilusse ja aku söödetakse järjestikku.

2. Aku tuvastamise ja skaneerimise mehhanism: 1 komplekt, mis koosneb sisemisest takistusmõõturist, skaneerimispüstolist, positiivse ja negatiivse elektroodi tuvastamise kinnitusmehhanismist, aku positsioneerimismehhanismist ja nihke tühjendusmehhanismist. Katkendlik mobiilne söötmise tuvastamine, täis laetud aku ootel, kuni robotkäsi eemaldab liigituse.

3. 8 pluss 1 sorteerimisliini materjaliküna: 9 komplekti. Testitud akud jaotatakse mehaanilise õla abil erinevateks tasemeteks vastavalt iga taseme andmestikule. Patareid voolavad välja ja ootavad, et töötajad need ära viiksid.

4. Sorteerimismanipulaator: 1 komplekt, mis koosneb 1 sõltumatust sorteerimismanipulaatorist, mootorist, moodulist, kinnitus- ja positsioneerimismehhanismist. Kui aku jõuab vastava käiguni, asetab manipulaator aku sobivasse käiku.
