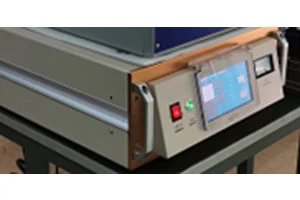

Ultraheli metallivaltsimise keevitusmasin



Ultraheli metallivaltsimise keevitusmasin







See ultraheliga metallist valtskeevitusmasin on tõhus, täpne ja puhas. Selle suurim omadus on pidev ultrahelilainete emissioon, mida saab valtskeevitada.



Sissejuhatus
Ultraheli keevitamine on tahkiskeevitusmeetod, mille puhul keevitatud osade vaheline ühendus saavutatakse akustilise süsteemi kõrgsagedusliku elastse vibratsiooni ja toorikute vahelise staatilise rõhu klammerdamise kaudu. Ultraheligeneraator on sagedusmuundur, mis muudab võimsuse sageduse voolu ultrahelisagedusel võnkuvaks vooluks, samas kui muundur tugineb "piesoelektrilisele efektile", et teisendada generaatorisse söödetud ultraheli sagedusega elektrienergia mehaaniliseks vibratsioonienergiaks. Amplituudi võimendamiseks ja koormuse ühendamiseks kasutatakse võimendit. Keevitajad muudavad energia hõõrdeenergiaks, deformatsioonienergiaks ja toorikutevaheliseks soojusenergiaks staatilise rõhu ja elastse vibratsioonienergia koosmõjul, mille tulemusena moodustub kahe tooriku pinnale pinna oksiidkile, saavutades nii hõõrdekeevituse. Erinevate metallmaterjalide keevitamisel tekivad segatud molekulaarsed liidesed, mille tulemuseks on metallurgiline keevitamine.







Põhimõte

Andur muundab elektrienergia vastava sagedusega mehaaniliseks energiaks, mis rakendatakse keevitatava metalllehe liidesele. See tekitab metalllehe ristmikul koheselt soojust, aktiveerides metallvõres olevad molekulid ja pannes metalllehe ristmikul olevad aatomid läbi tungima ja kokku keevitama.



Menetlus

Ei.	Materjal	Keevitusmeetod	Taotluse töötlemine
1	Alumiinium (0.8-1,8 mm)	Rullkeevitus	Alumiiniumist toru



Põhiparameetrid

Seadmete koostis (kogus ühiku kohta)

Ei.	Nimi	QTY	Märkus
1	Ultraheli pea	1 tk	3000W
2	Ultraheli generaator	1 tk	20KHZ
3	Tööstuslik juhtimisgeneraator	1 tk	220V
4	Ultraheli andur	1 tk	20KHZ



Põhiparameetrid

Ei	Nimi	Parameetrid	Märkus
1	Konfigureerige toiteallikas	Ühefaasiline toiteallikas, 220VAC±10%, 50Hz
2	Suruõhu vajadus ja rõhk	0,6 m³/min
3	Keskkonnanõuded	niiskus ﹤48%.
4	Keevitamise parameetrid	Rolling pidev ultraheli
5	Reguleeritav amplituud	10-95% korrigeerimine
6	Seadmete sagedus	Seadmete sagedus: 20KHZ±100Hz (automaatne jälgimine)
7	Elektrivõimsuse parameetrid	Maksimaalne sisendvõimsus: 3000 W (reguleeritav võimsus)
8	Keevitusrežiim	Pidev režiim
9	Seadmete juhtimisrežiim	Manuaalmootorit juhitakse jalglüliti signaaliga.
10	Kiirus	Suurem kui 8-10m/min või sellega võrdne



Põhikomponendi konfiguratsioon

Ei.	Üksus	Tehniline parameeter	Märkus
1.	Ultraheli pea	20KHz, vastavalt töötlemisskeemile
2.	Ultraheli generaator	20KHz
3.	Tööstuslik juhtimisgeneraator	Kiirust saab reguleerida
4.	Ultraheli andur	20KHz, laius 3mm



Põhikomponentide kaubamärgid

Ei.	Nimi	Kaubamärk	Riik
1	Pneumaatiline osa	Uus Lide	Taiwan, Hiina
2	Pearaam		Hiina
3	Ultraheli andur		Hiina
4	Nihkeandur	NOVOTECHNIK	Saksamaa
5	Elektrooniline proportsionaalne ventiil	NOVOTECHNIK	Saksamaa
6	Ultraheli amplituudi varras		Hiina
7	Ultraheli andur		Hiina
8	Saatja	SBT904 AVENTICS	Hiina
9	Ultraheli generaator		Hiina



Haavatavate osade ja varuosade loend (varuosad antakse juhuslikult)

Ei.	Nimi	QTY	Märkus
1	Ultraheli andur	1 komplekt	20KHZ
2	Reguleeritav mutrivõti	1 komplekt	38-42
3	sisemine kuuskantvõti	1 komplekt
