Tabless Battery Jelly Roll lamestamismasin

Xiamen TOB New Energy Technology Co., Ltd. on Hiinas üks usaldusväärsemaid lauaaku tarretisrulli lamestamismasina tootjaid ja tarnijaid. Tere tulemast ostma meie tehasest kvaliteetse lauaaku tarretisrulli lamestamismasinat konkurentsivõimelise hinnaga. Kui teil on koostöö kohta küsimusi, saatke meile julgelt e-kiri.

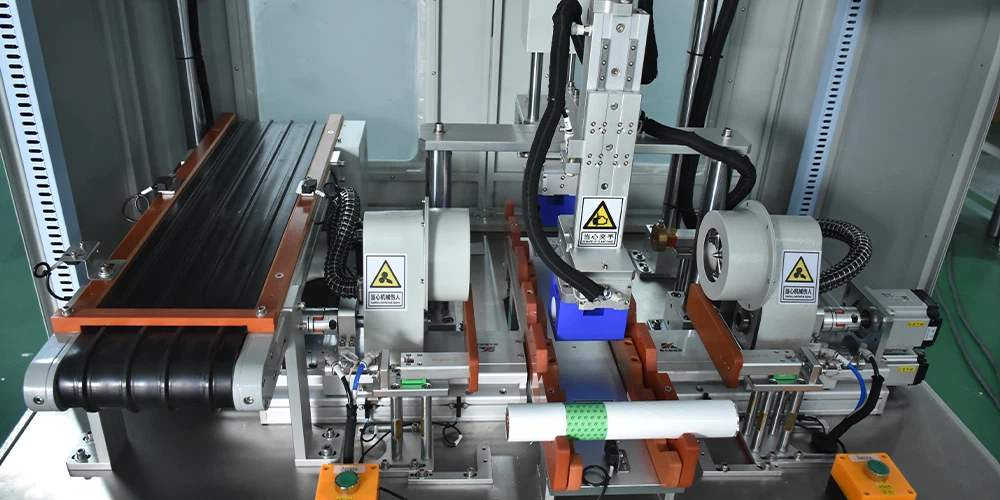

Silindrilise lauaga aku tarretisrulli lamestamismasin

Toote tutvustus

TOB-GRP50320 suure silindrilise lauaga akuga želeerulliga lamestamismasin on mõeldud voolukollektorite täpseks tasandamiseks ja vormimiseks laudades (täielik-lapi kujundus) silindriliste liitium-ioonjõuelementidega.

Integreerides servo-ajamiga pöörleva lamestamise, ultraheli{1}}abiga vormimise ja kontrollitud aksiaalse kokkusurumise, tagab masin enne keevitamist ja kokkupanemist tasased elemendi otspinnad, ühtlase voolu-geomeetria ning protsessi kõrge järjepidevuse.

Seda seadet kasutatakse laialdaselt silindriliste akude tootmisliinidel, kus elektriline jõudlus, struktuurne stabiilsus ja tootmisvõimsus on kriitilise tähtsusega.

Toote kirjeldus

See masin on spetsiaalselt välja töötatud tarretisrullide lamendamiseks ja voolu-kollektori moodustamiseks suurtes silindrilistes laudades ja liitium-ioonakudes. Töötamise ajal asetatakse tarretisrull käsitsi kinnitusse ja kinnitatakse automaatselt. Kahepoolsed-külgmised servo-juhitavad tasanduspead pöörlevad sünkroonselt, et moodustada ühtlaselt laua voolukollektoreid, säilitades samal ajal stabiilse aksiaalse asendi.

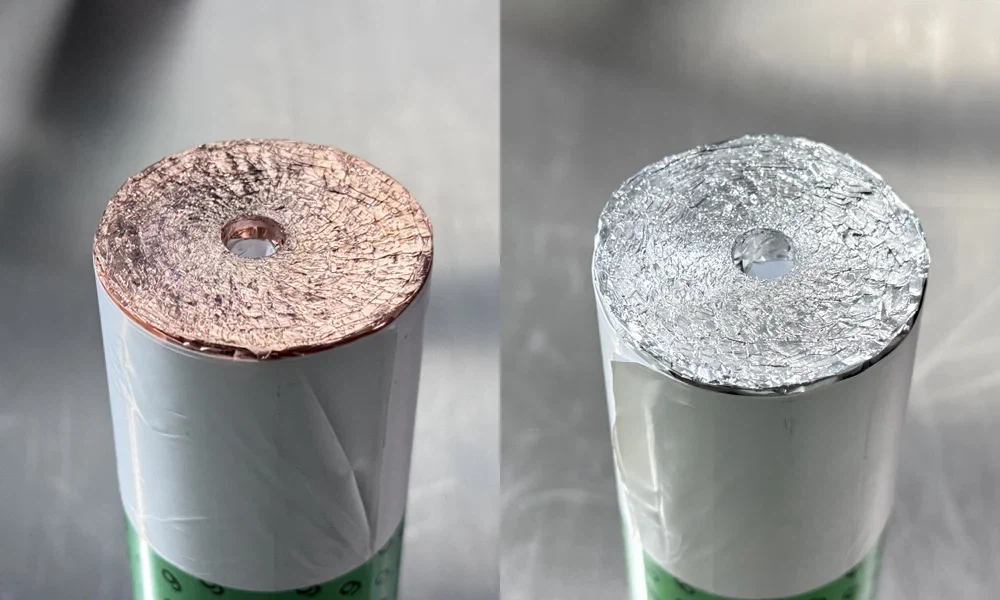

Ultraheli{0}}toega vormimismehhanism töötab koos pöörlevate lamestamispeadega, võimaldades kokkusurumise ajal aeglast ja kontrollitud söötmist. See protsess minimeerib mehaanilist pinget ja tagab tasased ja ühtlased otsapinnad, mis on olulised usaldusväärse laserkeevituse ja elektrilise kontakti jaoks laua silindrilistes rakkudes.

Masinasse on integreeritud tolmueemaldus ja protsessis HI-POT-isolatsiooni testimine, mis võimaldab reaalajas-kontrolli tasandamisprotsessi ajal. Kui eelseadistatud vormimispikkus on saavutatud, suunab robotkäitleja tarretiserulli automaatselt allavoolu konveieriliinile.

See seade sobib nii pilootliinideks kui ka laua silindriliste jõuelementide masstootmiseks, pakkudes kõrget stabiilsust ja ühtlast väljundit.

Tööprotsess

● Tarretisrulli laadimine

● Tarretisrulli positsioneerimine

● Laua voolukollektorite kaheotsa{0}}servo-tasandamine

● Automaatne jaamavahetus

● Robot-mahalaadimine konveierliinile

● HI-POT-i isolatsiooni testimine

● Käsitsi kogumine

Peamised komponendid

● Ajamisüsteem

Kaks sünkroonse rihmamehhanismiga servo{0}}käigukasti tagavad täpse ja stabiilse pöörleva liikumise.

● Positsioneerimissüsteem

Spetsiaalne positsioneerimismoodul, mis koosneb pneumaatilistest silindritest ja positsioneerimisanduritest, tagab tarretisrulli täpse joondamise.

● Lamestamispead

Kaks sünkroniseeritud ülekande, mootorimoodulite ja positsioneerimisanduritega servo-pöörlevat tasanduspead, mis on spetsiaalselt loodud lauavoolu{0}}kollektori moodustamiseks.

● Elektriline juhtimissüsteem

PLC{0}}põhine juhtimisarhitektuur koos puuteekraaniga HMI, tuvastusandurite, releede, nuppude ja turvablokeeringutega.

● Masina struktuur

Raam:konstruktsiooniterasest nelikanttorud

Platvorm:nikli- või kroomitud konstruktsiooniterasplaat

Korpus:alumiiniumisulamist raam läbipaistvate PVC paneelidega

Tehnilised andmed

Peamised eelised (tabelitele{0}}keskendunud)

● Eesmärk-ehitatud suurte silindriliste laudade liitium-ioonakude jaoks

● Servo-juhitav kaheotsa-otsaga pöörlev tasandus ühtlaseks voolu-kollektori moodustamiseks

● Ultraheli{0}}abiga protsess parandab näootste{1}}tasasust ja ühtlust

● Integreeritud tolmu kogumine ja HI{0}}POT-testimine

● Kõrge tootlus ja stabiilne töö, mis sobib automatiseeritud tootmisliinidele

● Toetab skaleeritavate tabelitega akude tootmist piloottootmisest masstootmiseni

Rakendused

● Silindrilised liitium{0}}ioonakude tootmisliinid

● EV ja hübriidsõidukite akuelementide tootmine

● Energiasalvestussüsteemi (ESS) akude tootmine

● Täiustatud silindriliste rakkude uurimis- ja arendustegevus ning pilootliinid
