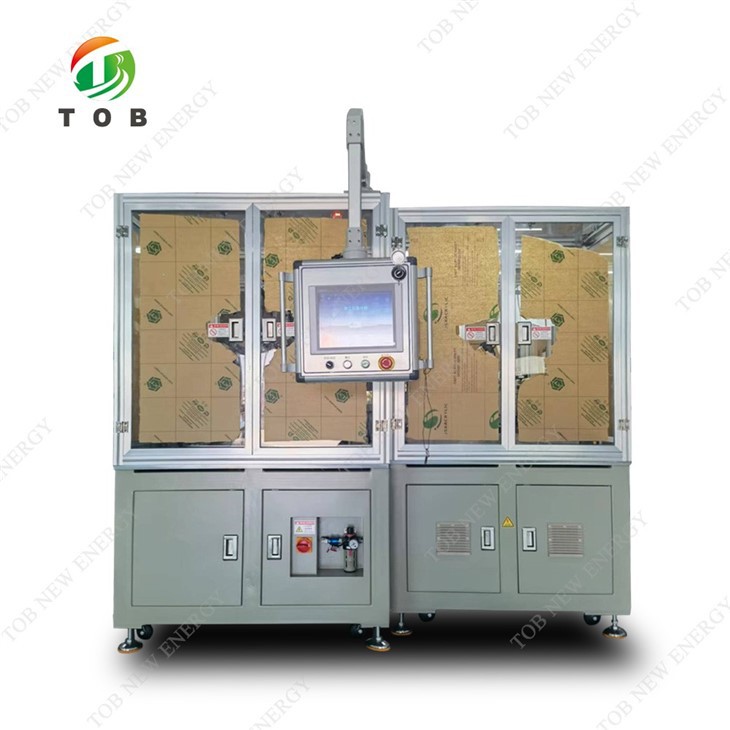

Automaatne akuelektroodide virnastamismasin

Mudel:TOB-ADP-300B
Virnastamise kiirus: 1.3-1,5 s/tk
Elektroodi ja separaatori joondamise täpsus: ±0,3 mm
Separaatori otsapinna joondamise täpsus: ±0,3 mm
Kõrvuti asetsevate elektroodide joondamise täpsus: ±0,2 mm
Elektroodide üldine joondamise täpsus: ±0,3 mm

Küsi pakkumist

Räägime nüüd

Toote tutvustus

Automaatne akuelektroodide virnastamismasin liitiumkotielemendi jaoks

Tootevideo

Spetsifikatsioon

TOB-ADP-300B Seadmete ülevaade ja protsessi käik

Seda seadet kasutatakse peamiselt liitiumioonkotielementide Z-tüüpi virnastamisprotsessis.

Katood- ja anoodelektroodid on vastavalt materjalikastis ja sisestatakse käsitsi virnastamismasinasse. Eraldaja kerib automaatselt lahti, läbib pingutusmehhanismi ja parandusmehhanismi ning sisestatakse seejärel virnastamislauale.

Manipulaator liigub korduvalt vasakule ja paremale ning manipulaatori iminapa mehhanism võtab materjalikastist välja vastavalt katood- ja anoodielektroodid, seejärel teostab pärast teisest täpset positsioneerimist virnastamisprotsessi, samuti juhib separaatorit vasakule ja paremale liikuma.

Virnastamislaual on neli komplekti press-tera mehhanisme elektroodide kokkusurumiseks. Pärast virnastamise lõpetamist eemaldatakse rakk manipulaatori kinnitusmehhanismi kaudu, separaator lõigatakse ära ja rakk viiakse automaatseks teipimiseks teipimisjaama.

Samal ajal käivitatakse järgmise lahtri automaatne virnastamine ja tühjendatud lahter laaditakse automaatselt maha.

Seadmete omadused

1. Suur täpsus: elektroodide täpse paigutuse tõttu on virnastamise ajal elektroodide üldine asendi täpsus ±0,3 mm.

2. Separaatori täpsus: automaatne lahtikerimine, pinge juhtimine, integreeritud mooduli korrigeerimine, eraldaja joondamise täpsus ±0,3 mm.

3. Töökindlus: suure täpsusega ja suure kiirusega osad kinnitatakse tihvtidega.

4. Tolmukontroll: materjalikast on varustatud tõhusa tolmuimemismehhanismiga, iminapa imivarras on valmistatud mittemetallist materjalist.

5. Mõõtmed mitmeosalise ja puuduva tüki puhul: materjalikast kõigutab tuult, tükihari, manipulaator raputab elektroodi eraldamiseks.

Virnastamismasina spetsifikatsioon

Üksus	Spetsifikatsioon
Üldmõõtmed	P2400 x L1800 x K2200 mm (mõõtmed sõltuvad lõplikust projektist)
Raskust kandev	Umbes 2000Kg,＞450Kg/M²
Värv	Hall (kui osapoolel A on värvinõuded, esitage värvistandardi näidised)
Toiteallikas	AC220V 50Hz, pinge kõikumine ±10 protsenti, võimsus: 3KW
Suruõhk	0.5-0,7 MPa (5-7kgf/cm²), 200 l/min
Ümbritsev temperatuur	5-35 kraadi
Suhteline niiskus	5-55 protsenti HR
Õhk/tolm	See ei sisalda soolast gaasi, mürgist ja söövitavat gaasi ning elektrit juhtivat tolmu ei tohiks olla
Magnet ja vibratsioon	Seadet ei tohiks mõjutada magnetvälja, ei tohiks olla ilmset vibratsiooni.

Seadmete tehnilised parameetrid

Üksus	Parameetrid
Virnastamise kiirus	1.{1}}.5 s/tk
Elektroodi ja separaatori joondamise täpsus	±0,3 mm
Separaatori otsapinna joondamise täpsus	±0,3 mm
Kõrvalolevate elektroodide joondamise täpsus	±0,2 mm
Elektroodide üldine joondamise täpsus	±0,3 mm
Kihtide virnastamine	Saab määrata paksusvahemikus
Separaatori mähkimisprotsess	Ei (Kui vaja, saab selle lisada)
Kvalifitseeritud määr	99 protsenti (ainult selle masina põhjustatud defektid)
Kasutusmäär	98 protsenti (vea põhjustas ainult see masin)

Materjali spetsifikatsioon

	Materjal	Pikkus mm	Laius mm	Paksus um	Siseläbimõõt mm	Välisläbimõõt mm
Katoodelektrood	Tükk	150-300	100-265	100-200	-	-
Anoodelektrood	Tükk	150-300	100-265	80-150	-	-
Katoodi vahekaart	-	8-20	10-80	6-30	-	-
Anood vahekaart	-	8-20	10-80	6-30	-	-
Eraldaja	Rulli	-	150-300	12-45	φ76.2	φ300
Lint	Rulli		10-20	20-50	φ76.2	φ150
