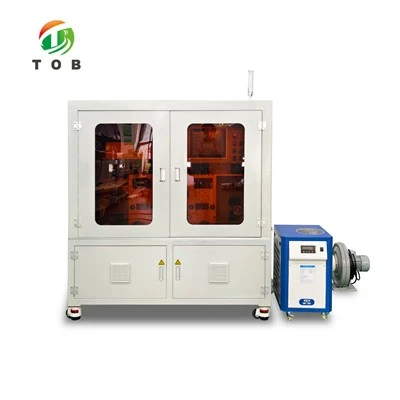

Vaskfooliumiga laserpuurimismasin

Mudel: TOB-F200W-T3
TOB-F200W-T3 on rull-rull-vaskfooliumist laserpuurimismasin, millel on kolm 200 W kiudlaserit ja kolm 100 x 100 mm skaneerimisvälja objektiivi. See töötab kuni 300 mm laiuse ja 10 μm paksuse fooliumiga, hoiab ava läbimõõdu ja sammu ±0,01 mm ning parandab võrgu asendit 1 ms vastusega.

Küsi pakkumist

Räägime nüüd

Toote tutvustus

Xiamen TOB New Energy Technology Co., Ltd. on üks usaldusväärsemaid vaskfooliumist laserpuurimismasinate tootjaid ja tarnijaid Hiinas. Tere tulemast ostma meie tehasest kvaliteetset vaskfooliumist laserpuurimismasinat konkurentsivõimelise hinnaga. Kui teil on koostöö kohta küsimusi, saatke meile julgelt e-kiri.

Vaskfooliumiga laserpuurimismasin

Spetsifikatsioon

Toote ülevaade

TOB-F200W-T3 on rull-rulli vaskfooliumist laserpuurimismasin, mis on ehitatud liitiumioonaku voolukollektorkilede jaoks. Optiline komplekt on pigem kolmekordne kui ühepealine: kolm 200 W kiudlaserit, kolm kiiret ülitäpset skaneerivat galvanomeetrit ja kolm 100 × 100 mm skaneerivat väliobjektiivi, mis töötavad 300 × 300 mm puurimisvahemikus 320 × 320 mm platvormil. Kuni 300 mm laiust ja kuni 10 μm paksust vaskfooliumi käideldakse 3-tollistel lahti- ja tagasikerimisvõllidel, automaatse kerimisega kuni rulli maksimaalse läbimõõduni 300 mm.

Masin on üles ehitatud nii veebikäsitluse kui ka laseri ümber. Korrektsioonisüsteem hoiab fooliumi asendit ±0,2 mm 1 ms vastusega ja üldiseks parandustäpsuseks on märgitud ±0,15 mm, mille tootja seostab toormaterjali servade korrapärasusega. Nii lahti- kui ka tagasikerimine töötavad servomootoritel, millel on kiire kinnitus ja parameetrid on seatud 4,3-tollisele puutetundlikule ekraanile, samas kui operaatorikohaks on Windows 10 arvuti, mille ekraan on vähemalt 12,4 tolli. Puurimispikkus seadistatakse puutetundlikul ekraanil nii, et masin peatub puuri lõpus.

Tehnilised andmed

1. Lasersüsteemi konfiguratsioon

Üksus	Spetsifikatsioon	Kaubamärk	Kogus (komplektid)
Laserallikas	Fiiberlaser / võimsus: 200W	/	3
Laserskaneeriv galvanomeeter	Suur kiirus, kõrge täpsus	Saipusen	3
Laserskaneerimise väliobjektiiv	100*100mm	JGZOE	3

2. Peamised jõudlusparameetrid

Parameeter	Väärtus
Masina mõõdud	Ligikaudu . 500mm × 1000 mm × 1600 mm
Funktsioon	Vaskfooliumiga puurimine
Niiskus / temperatuur	5-50 kraadi / 10-90%
Masina müra	Alla 60 dB
Vaskfooliumi materjali laius	Vähem kui 300 mm või sellega võrdne
Vaskfooliumi materjali paksus	Vähem kui 10 μm või sellega võrdne
Puurimiskiirus	Ligikaudu . 100 μm: 0,013/min; 200 μm: 0,016/min; 500 μm: 0,085/min (olenevalt ava tegelikust kujundusest)
Ava läbimõõdu täpsus	± 0,01 mm
Aukude sammu täpsus	± 0,01 mm
Serva korrigeerimise täpsus	± 0,2 mm
Serva korrigeerimise juhtimine	Vastus 1ms
Üldine korrektsiooni täpsus	± 0,15 mm (seotud tooraine serva korrapärasusega)
Vaskfooliumrulli läbimõõt	Vähem kui 300 mm või sellega võrdne
Masina töörežiim	Automaatne kerimine (maksimaalne rulli läbimõõt 300 mm)
Kerimisvõlli läbimõõt	3 inch
Kerimisvõlli läbimõõt	3 inch
Laserpuurimise vahemik	300 mm × 300 mm
Puurplatvormi suurus	320 mm × 320 mm
Laserenergia	200W
Laseri eluiga	Rohkem kui 100 000 tundi või sellega võrdne (hooldusvaba)
Operatsiooniliides	Puuteekraan 4,3 tolli
Täiendav sisendseade	Kaasas Windows 10 arvuti, monitor Suurem kui 12,4 tolli või sellega võrdne

3. Mehaanilised ja elektroonilised funktsioonid

Ei.	Funktsioon
1	Masinal on selge kolmevärviline olekuindikaatortuli ning heli- ja visuaalne häirefunktsioon
2	Töölaud on varustatud käsitsi, automaatse, pausi ja hädaseiskamisnuppudega
3	Pärast tõsist masina riket masin lülitatakse välja ja taaskäivitatakse ning seadmed naasevad algseisundisse
4	Käsi- ja automaatrežiime vahetatakse nupuga
5	Kerimis- ja tagasikerimisjaamu saab kiiresti kinnitada
6	Nii lahti- kui ka tagasikerimisel kasutatakse servomootoreid ning juhtimisparameetrid seadistatakse puuteekraani liidesel
7	Puurimispikkus määratakse puutetundlikul ekraanil; kui masin saavutab seatud pikkuse, seiskub see automaatselt ja annab heli- ja visuaalse häire koos viipaga puuteekraani liidesel
8	Automaatrežiimis täisrulli puurimiseks: kui lahtikerimisrull saab otsa, peatub masin pärast viivitust ja annab heli- ja visuaalse häire koos viipaga puuteekraani liidesel; viiteaega saab määrata
9	Puurimispraht kogutakse jäätmekogumiskasti; iga augu kuju on ühtlane, 99% prahist eemaldatakse ja see ei kleepu materjali külge
10	Puuteekraani avalehel kuvatakse puuritud rulli pikkus millimeetrites, kuvamise veaga ± 2 mm
11	Masina parameetreid saab meelde tuletada rühmade kaupa; rühmade nimesid saab redigeerida ja salvestada
12	Masinal on suitsu- ja tolmueemaldus
13	Kui laser töötamise ajal pidevalt valgust ei kiirga, peatub masin ning annab heli- ja visuaalse häire
14	Skeemis kasutatavad komponendid vastavad CE standarditele
15	Masina jalgadel on kasutatud Fuma rattaid
