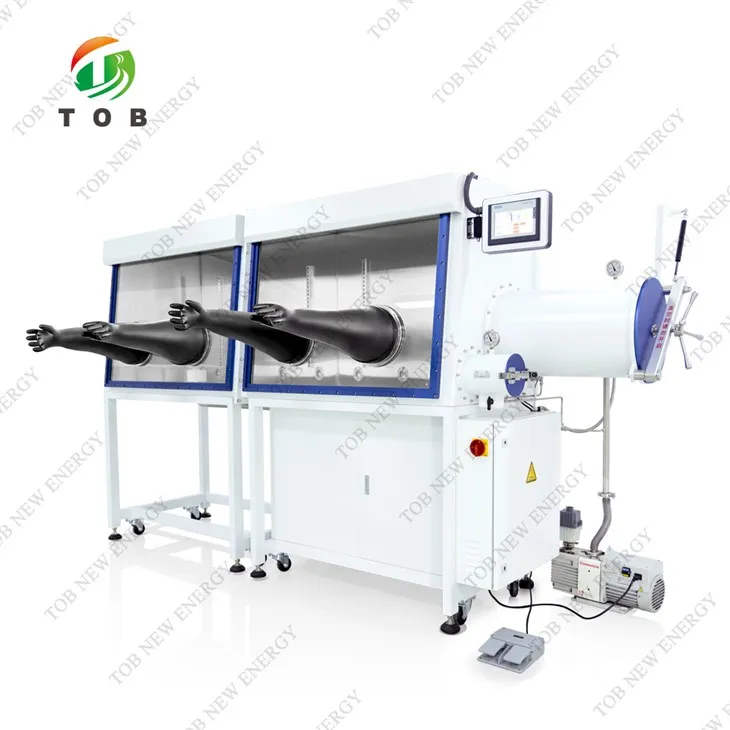

Kindalaegas tahke{0}}olekuaku jaoks
Spetsiaalne ühe{0}}jaama kindalaegas tahkis-akude ja sulfiidsüsteemide uurimiseks. Integreeritud H₂S eemaldamine, PLC juhtimine ja elektromagnetilise ventiili eeskamber tagavad ülimadala O₂/H₂O ja õhu-tundlike materjalide ohutu käsitsemise.
Xiamen TOB New Energy Technology Co., Ltd. on Hiinas üks usaldusväärsemaid tahkisaku kindalaeka tootjaid ja tarnijaid. Tere tulemast ostma meie tehasest konkurentsivõimelise hinnaga kvaliteetset kindalaeka -patarei jaoks. Kui teil on koostöö kohta küsimusi, saatke meile julgelt e-kiri.
Kindalaegas tahkis{0}}aku ja liitium-väävelpatareide uurimiseks koos integreeritud H₂S-eemaldusseadmega
Spetsifikatsioon
Tehnilised näitajad
Vee- ja hapnikusisaldus: 0,1 ppm
Lekkekiirus＜0,001% vol/h
Toote ülevaade
TOB-GB1220-N-S kindalaegas on ühe jaamaga,spetsiaalselt loodud tahkis{0}}akude uurimiseks ja sulfiidi-põhiseksliitium-väävelakumaterjalisüsteemid,kus range keskkonnakontroll ja mürgiste gaaside juhtimine on hädavajalikud.
Süsteem integreerib ühe -kolonni puhastusseadme, PLC-juhtimise puuteekraani liidesega, vaakumsüsteemi ja spetsiaalse vesiniksulfiidi (H₂S) eemaldamise seadme, mis moodustab täielikult suletud inertse atmosfääriga tööruumi. Korpusel on kaldus tööpind ja eemaldatav turvaklaasist esiaken, mis tagavad ergonoomilise töö ja ohutuse.
Standardtingimustes (20 kraadi, 1 atm, 99,999% inertgaasist) hoiab süsteem ülimalt-madala niiskuse ja hapniku taseme (<1 ppm), providing a stable environment for highly sensitive materials.
Rakenduse fookus: sulfiidsüsteem ja tahke{0}}olekuaku
Sulfiid{0}}põhised tahked elektrolüüdid on niiskuse suhtes äärmiselt tundlikud ja võivad õhuga kokku puutudes eraldada gaasi H₂S. See süsteem on spetsiaalselt loodud nende väljakutsetega tegelemiseks:
● Integreeritud H₂S-eemaldusseade, mis on ühendatud peamise tsirkulatsioonitorustikuga
● Ultra-madala H₂O/O₂ juhtimine (võimekus alla 0,1 ppm või sellega võrdne)
● Täielikult suletud tsirkulatsioonisüsteem saastumise vältimiseks
● Kontrollitud materjaliülekanne elektromagnetilise klapiga{0}}juhitavate esikambrite kaudu
See sobib eriti hästi:
● Sulfiidne tahke elektrolüüdi süntees
● Tahkis{0}}akukoost
● Õhutundlik{0}}materjalide käitlemine
● Täiustatud aku laborikeskkonnad
Kindalaeka funktsionaalne süsteem
● Inertgaasi suletud{0}}ahela ringlus
Sisemine inertgaas tsirkuleeritakse pidevalt läbi puhastussüsteemi, kasutades suure jõudlusega ventilaatorit. Ringluse ajal eemaldatakse pidevalt niiskust ja hapnikku, et säilitada stabiilne ülipuhas keskkond.
● Automaatne regenereerimissüsteem
Puhastusmaterjale (molekulaarsõel ja vaskkatalüsaator) saab regenereerida. Regenereerimisprotsessi juhib täielikult PLC-süsteem, mis tagab ühtlase jõudluse aja jooksul.
● Automaatne puhastussüsteem
Kindalaeka sees olev atmosfäär asendatakse automaatselt juhitavate puhastusventiilidega, tagades kiire ja tõhusa gaasivahetuse.
● Survekontrollisüsteem
Siserõhku juhib automaatselt PLC. Töörõhku saab vabalt seadistada ±15 mbar piires ja süsteem tagab automaatse kaitse, kui see ületab ±16 mbar.
● Vaakumpumba juhtimine
Vaakumpump töötab automaatselt vastavalt süsteemi nõudlusele ja seda saab ka käsitsi juhtida.
Tehnilised andmed
| Üksus | Parameeter | |
| Peamine parameeter | Vee/hapniku indeks: vähem kui 0,1 ppm | |
| Lekkekiirus : 0,001vol%/h | ||
| Kindalaekas | Kast | Kasti suurus: (P*L*K)=1220×750×900 mm |
| Karbi materjal: roostevaba teras 304, paksus 3mm | ||
| Sisepind: roostevabast terasest traadi tõmbamine | ||
| Välispind: värv, valge | ||
| Esiaken | Kaldaknad, läbipaistev karastatud turvaklaas, paksus 8 mm. Klaasaknal on tugev O-rõngas (vaakumtihendusmeetod) äärikakna struktuur. | |
| Kinnaste pordid | Materjal on polüoksümetüleen, O-rõngastihend, isemääriv, kergesti hooldatav ja hea tihendusvõime | |

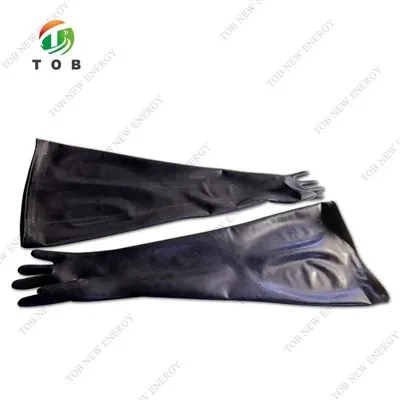

| Kindad | Butüülkummi, paksus 0,4 mm, läbimõõt 8", pikkus 32" | |
| Filter: | 0,3 mikronit, gaasi sisse- ja väljalaskeava | |
| Riiul | Roostevaba teras, 2-3 kihti | |
| Valgustus | LED valgustid, paigaldatud iga klaasakna ette | |
| Ühendus | Ooterežiimi liides 4tk, DN 40 KF, toiteliides 1tk (220V) | |
| Suurem eeskoda | Kamber | Mõõdud: läbimõõt 360mm, pikkus 600mm |
| Materjal: 304 roostevaba teras | ||
| Pind: sisepinna traadi tõmbamise protsess, välispinna värvimine (valge) | ||
| Aksessuaar | Lükandalus: 304 roostevaba teras | |
| Uks: topeltuks, anodeeritud alumiiniummaterjal, paksus 10mm, vertikaalne, tõstemehhanismiga | ||
| Rõhumõõtur: digitaalne ekraan | ||
| Kontrolli | Solenoidklapp töötab automaatselt puuteekraani kaudu ja lisagaasi kasutatakse kindalaeka töögaasina | |
| Väiksem eeskoda | Kamber | Suurus: läbimõõt 150mm, pikkus 300mm (100mm pikkus kindalaekasse) |
| Materjal: 304 roostevaba teras | ||
| Pind: sisemine: traadi tõmbamise protsess, välimine: värvimine (valge) | ||
| Aksessuaar | Standardkonfiguratsioon: väike salongialus | |
| Uks: kahekordne uks, keermelukk | ||
| Rõhumõõtur: digitaalne ekraan | ||
| Kontrolli | Solenoidklapp töötab automaatselt puuteekraani kaudu ja kindalaeka töögaasina kasutatakse lisagaasi | |
| Gaasi puhastamise tsirkulatsioonisüsteem | Puhastuskolonn | Funktsioon: gaasikindel, eemaldage vesi, eemaldage hapnik |
| Mahuti materjal: 304 roostevaba teras | ||
| Puhastusmaterjalid: vaskatalüsaator: 5 kg, molekulaarsõel: 5 kg | ||
| Puhastusvõimsus: hapnik: 60L, vesi: 2Kg | ||
| Vee ja hapniku indikaatorid: vähem kui 1 ppm | ||
| Vereringesüsteem | Töögaas: lämmastik, argoon, heelium | |
| Taaskasutusvõimsus: integreeritud ventilaatori vooluhulk 90 m³ / h, paigaldage sageduse muundamine | ||
| Regeneratsioon | Töötamine: PLC juhib regenereerimisprotsessi automaatselt Regeneratsioonigaas: töögaas segatuna vesinikgaasiga (vesinik -10%) | |
| Vaakumpump | 12m³ / h, pöörleva labaga pump, õliudu filtriga, õhuvibratsiooni kontroll | |
| Klapid | Peaventiil: DN 40 KF, elektriliselt juhitav nurkventiil | |
| Juhtventiil: elektromagnetiline integreeritud ventiil | ||
| Juhtimissüsteem | Funktsioon | Kaasa arvatud enesediagnostika,-väljalülitus-isekäivitusomadused, rõhu reguleerimine ja adaptiivne funktsioon |
| Automaatjuhtimine, tsükli juhtimine, paroolikaitse | ||
| Surve juhtimine | PLC automaatjuhtimine, korpuse töörõhk +/- 15mbar saab vabalt seadistada, üle +/- 16mbar süsteemi automaatne kaitse | |
| Pedaal | Kontrollige kasti rõhku, hõlpsasti kasutatav tõukejõud ja tagasilöögid | |
| Kuvamissüsteem | Siemensi PLC puuteekraani kasutamine, tööoleku kuvamine, karbi rõhk, süsteemikirjed jne | |
| Vaakumsüsteemi juhtimine | Vaakumpump, saab käivitada käsitsi või läbi PLC, vooluhulk 12 m³/h, üleminekukambri vaakum ja kasti rõhu tasakaalu hoidmine, vaakumpumba piirvaakum Vähem või võrdne 2x10-1pa | |
| Põhikomponendid | Veeanalüsaator | Mõõtevahemik: 0-500 ppm plaatina elektroodi struktuur (P2O5 struktuur, võib lihtsa puhastamisega jõuda tehase tasemele), laia valikut rakendusi, eriti kasutajatele, nagu liitiumakude tootmine ja metalli orgaaniline metall, saab puhastus- ja regenereerimisprotsessiga taastada algolekusse, vältides ühekordset reostust ja lammutamist Probleem. |
| Hapnikuanalüsaator | Mõõtevahemik: 0 ~ 1000 ppm | |
| ZrO2 anduri kasutamine kütuseelemendi eluea vältimiseks on lühike ja vältida probleemi, et seda ei saa õhus kokku puutuda | ||
| Vesiniksulfiidi eemaldamise seade | Mõõdud: läbimõõt 238mm, kõrgus 407mm. Materjal: 3 mm paksune 304 roostevaba teras, täidetud kõrge -tõhusa aktiivse adsorptsioonimaterjaliga. See on ühendatud peamise tsirkulatsioonitorustikuga, võimaldades ringleval gaasil esmalt läbida adsorberi, adsorbeerides peamiselt lenduvat vesiniksulfiidi. Adsorptsioonimaterjali saab kiiresti ja lihtsalt asendada. Pärast materjali asendamist saab adsorptsioonikolonni evakueerida, et eemaldada õhk ja vältida kambris oleva kõrge -puhtusastmega atmosfääri saastumist. | |
Paigaldusnõuded
| Üksus | Nõue |
| Inertgaasi balloonid | 2 × 99,99% (Ar/N2/He) |
| Kõrge puhtusastmega gaas | 1 × 99.999% |
| Regeneratsioonigaas | 1 × H₂segu (5–10%) |
| Gaasi konsistents | Kõik gaasid peavad olema samad baasgaasid |
| Rõhuregulaator (töögaas) | >15 MPa / 0–1 MPa väljund |
| Rõhuregulaator (regeneratsioonigaas) | >15 MPa / 0–0,5 MPa |
| Toiteallikas | 220V, 1,2 kW |
Vastuvõtmise standard
Standardtingimustes (20 kraadi, 1 atm, 99,999% inertgaas, tühja kambri töö):
● Niiskuse tase:<1 ppm
● Hapniku tase:<1 ppm
Ohutusmärkus (oluline sulfiidsüsteemide jaoks)
Sulfiidmaterjalide puhul peavad ranged ohutusprotseduurid olema järgmised:
● Enne esi- või peakambri avamist tuleb töögaas täielikult täita
● Enne kokkupuudet tuleb atmosfäär korralikult puhastada
● Kui seda ei tehta, võib H₂S lekkida, mis on ohtlik
● H₂S adsorptsioonimaterjalide korrapärane ülevaatus ja väljavahetamine on vajalik
