Katteelektrood

1. Katoodi materjalid: alumiiniumfoolium
2. Nimi: aku elektrood
3. Katoodi kattematerjalid: NMC

Küsi pakkumist

Räägime nüüd

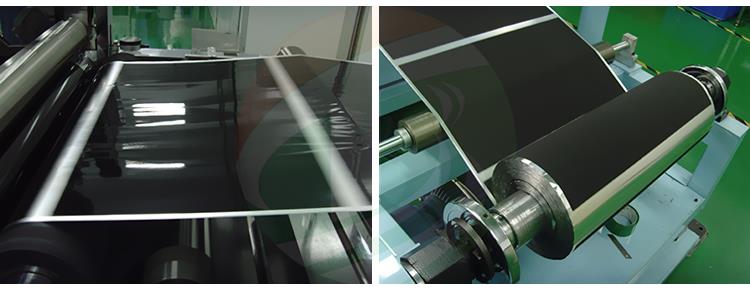

Toote tutvustus

LCO aku katoodelektrood

Üksused	Katood		Anood
Kirjeldus	Materjal / nimi	Sisu / ühik	Materjal / nimi	Sisu / ühik
Toimeaine	NMC	95.3%	SiNuo507	96.6%
				0.0%
juhtivad lisandid	KS-6	0.5%	KS-6	0.0%
Juhtiv tahm	Super P	2.0%	Super P	1.0%
PVDF	solf6020	2.2%	WSC-CMC	1.2%
			A&L SBR	1.2%
Elektroodi pikkus	694	mm	#REF!	Mm
praegune kollektori suurus	394mm * 15um		380mm * 8um
voolukollektori paksus	0.015	mm	0.008	mm
katte pikkus (külg	684	Mm	690	Mm
katte pikkus (B pool)	684	Mm	#REF!	Mm
kahepoolse katte kogupikkus	1369	Mm	1381	Mm
ühepoolse katte pikkus	0	Mm	#REF!	Mm
ühepoolse katte paksus (ilma fooliumita)	0.000	Mm	0.073	Mm
ühepoolne paksus ilma voolukollektorita	0.0617	Mm	0.0592	Mm
elektroodi paksus (kaasa arvatud voolukollektor)	0.138	Mm	0.126	Mm
elektroodi laius	56.50	Mm	59.00	Mm
ühe tk elektroodi ala	773.3	cm^2	#REF!	cm^2
Toimeaine kaal	0.0192	G/CM^2	0.0092	G/CM^2
Ühepoolse katte kaal	0.02012	G/CM^2	0.0094965	G/CM^2
Punch detail Ühepoolse katte kaal	0.3951	(g / 1963,5 mm2)	0.1865
tihendatud tihedus	3.24	G/CM^3	1.60	G/CM^3
Esimene laadimisvõimsus	170	mAh/g	390	mAh/g
Rakendusgrammi mahutavus (0.2C)	157.7	mAh/g	355	mAh/g
Rakendusgrammi mahutavus (0.5C)	153.0
Ühiku pindala pingutusvõime	2.934	mAh/cm^2	3.257	mAh/cm2
Külmpressi venitatavus	100.6	%	100.3	%
Arvestades laiendatavuse tegelikku pindalaühikut	2.916	mAh/cm^2	3.247	mAh/cm2
Toimeainete massisuhe pinnaühiku kohta (positiivne / negatiivne)	2.084	Üle anoodi mahutavus	1.080
Teoreetiline arvutusvõime (0.2C)	2325	Mah	kork	18 kork+PTC/17,45*3,9
Võimsuse teoreetiline arvutus (0.5C)	2255	Mah	Esimene laadimisvõimsus	2515
